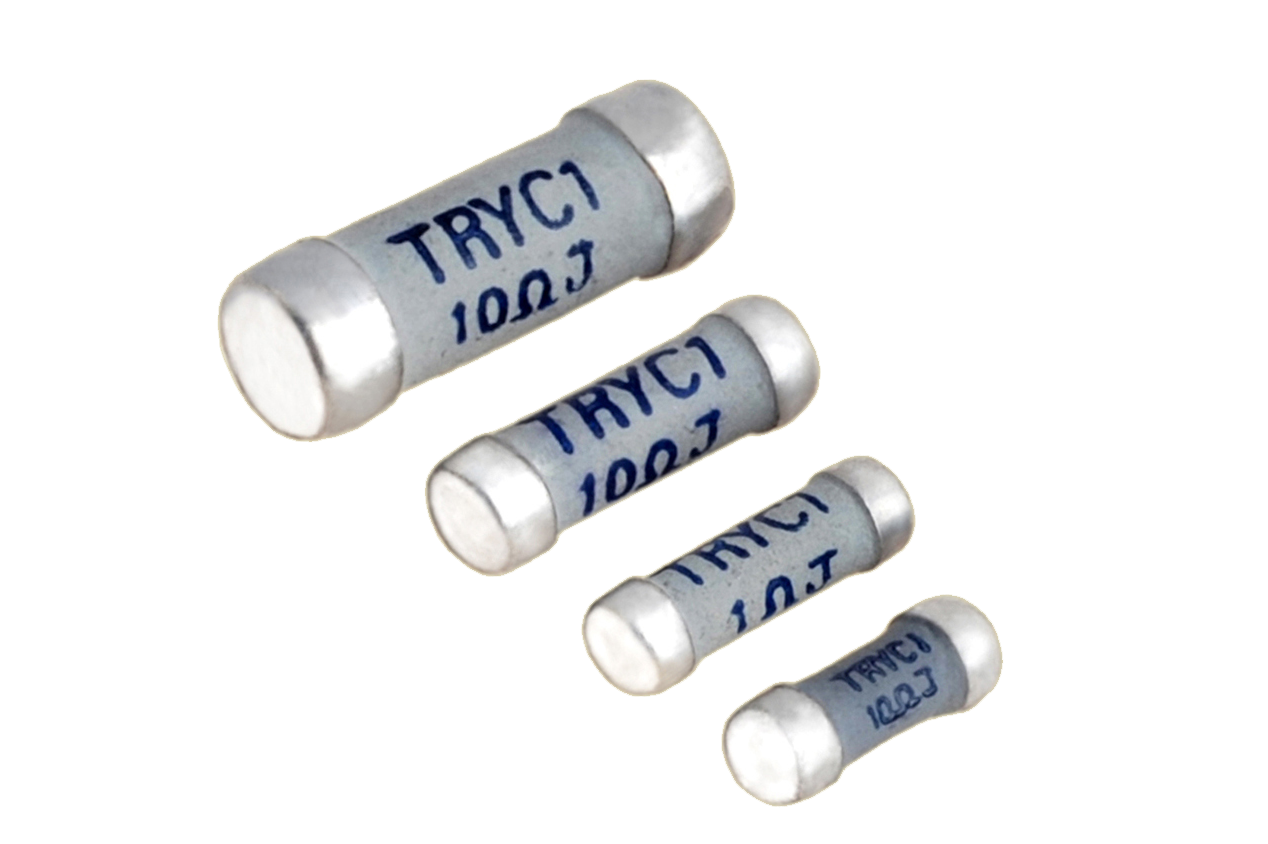

產品特點：
體積小、穩定性高、高精度、低溫度系數。
產品參數：
型號 | 功率 （W） | 標稱阻值范圍（Ω） | 阻值允許偏差（%） | 瞬時過載功率（W） | 瞬時過載時間 | 瞬時過載熔斷時間 | 電阻溫度系數（×10-6/K） |
TRYC1 | 0.25 | 1~10 | ±5 | 50 | 200 | 0.2~5 | ±500 |
0.5 | 100 |
1 | 200 |
2 | 400 |
項目 | 性能要求 | 檢驗方法 |
溫度沖擊 | ?R≤±（2.0%R+0.05Ω） | （-65~125）℃，5次循環 |
低溫工作 | ?R≤±（2.0%R+0.05Ω） | -65℃，UR，45min |
高溫暴露 | ?R≤±（2.0%R+0.05Ω） | （125±5）℃，（100±4）h |
沖擊 （規定脈沖） | ?R≤±（2.0%R+0.05Ω） | 500m/s2，11ms，半正弦波，10次 |
高頻振動 | ?R≤±（4.0%R+0.05Ω） | （10~2000）Hz，0.75mm，150m/s2，4h |
短時過載 | ?R≤±（2.0%R+0.05Ω），無飛弧 | 2.5UR，5s |
安裝牢固性 | 無機械損傷 | 0.25W、0.5W產品施加：5N，t=30s；1W、2W產品施加：10N，t=30s |
可焊性 | 浸錫面≥95% | 槽焊法：（235±5）℃，5s |
耐濕 | ?R≤±（3.0%R+0.05Ω） | RH（80~100）%，（-10~65）℃，24h，（UR，4h），10次循環 |
絕緣電阻 | RI≥1GΩ | 直流，100V |
耐焊接熱 | ?R≤±（4%R+0.05Ω） | 烙焊法：（245±5）℃，（4~5）s |
壽命 | ?R≤±（4.0%R+0.05Ω） | （70±5）℃，UR，1.5h通電，0.5h斷電，1000h |
瞬時過載 | ?R≤±（5.0%R+0.05Ω），t≤200ms；0.2s~5s熔斷 | 瞬時過載功率、瞬時過載時間與上表主要技術指標相同，過載次數為1次 |
質量等級：軍品/普軍
產品應用：
廣泛用于精密儀表、自動化控制、航空、航天、船舶、兵器、通訊、自動控制、汽車電子、計算機、移動通信、數碼消費等領域。
